01 · Kabin bavulu · 2025–2026 Güz

EQUA

İş seyahatinde taşımayı ve eşyalara erişimi birlikte ele alan kabin bavulu.

Dönem: 2025–2026 Güz · Proje 5
Süre: 8 hafta
Proje yürütücüsü: Dr. Öğr. Üyesi Hakan Ertem
Kurum: İstanbul Ticaret Üniversitesi, Endüstriyel Tasarım
Çıktılar: Render, teknik çizim, fiziksel prototip

01 · Ön araştırma

Bavul bugün nasıl taşınıyor?

Projeye, yolculuk sırasında bavulun taşındığı dört yaygın biçimi karşılaştırarak başladım. Her biri farklı bir bağlamda öne çıkıyor ve tasarım için farklı bir soru bırakıyor.

Havalimanı önünde bir yolcu bavulunu iki tekerleği üzerine yatırıp arkasından çekiyor.

Bir yolcu dört tekerlekli kabin bavulunu dik hâlde yanında sürüyor.

Bir yolcu kabin bavulunu yan kulbundan kaldırarak taşıyor.

Havalimanında üst üste bavullar yüklenmiş bir bagaj arabası.

Referans görseller mevcut ürünlerin kullanımını gösterir; EQUA'ya ait değildir.

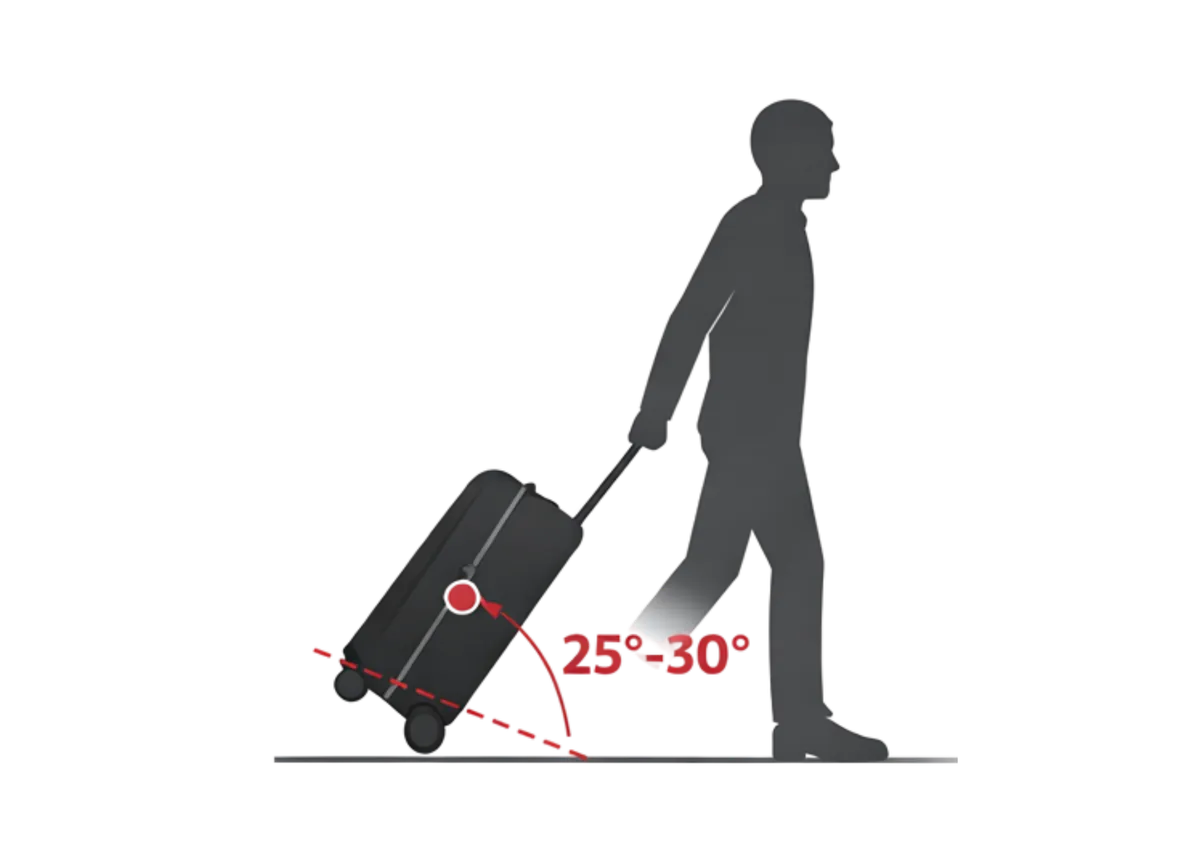

Bavulu iki tekerleği üzerinde devirerek çeken bir figürün diyagramı; zeminle 25–30 derecelik açı işaretli. — Araştırma diyagramı: devrilerek çekmede bavul zeminle yaklaşık 25–30° açı yapıyor.

Taşıma açısı ve denge

Devrilerek çekilen bavulda gövde iki tekerleğe biniyor ve dengeyi kullanıcının bileği kuruyor. Dört tekerlekli bavullar dik taşınabiliyor; ben bu dik taşımayı sapın konumu ve hareketi üzerinden yeniden ele aldım.

02 · Kullanıcı ve ihtiyaçlar

Havalimanı, otel, toplantı

EQUA'yı iş seyahatlerinde zamanını verimli kullanmak isteyen profesyoneller için tasarladım: havalimanı, otel ve toplantı arasında sık hareket eden, düzen ve hıza önem veren bir kullanıcı. Bu kullanıcı için bavul hem sürekli taşınan bir nesne hem de laptop ve evrakın durduğu bir çanta.

İhtiyaçTasarım kararı
Laptop ve belgeye hızlı erişimÖn hazneAna gövdeyi açmadan, bavul ayaktayken ulaşılıyor.
Taşıma sırasında kontrolYan yüzde dönen sapBavul dört tekerleği üzerinde dik kalıyor.
Farklı kullanıcı boylarıKademeli teleskopik ayarSap üç kademeden birine uzatılıyor.
Eşyaların düzeniİç bölmelerGiysi ve kişisel bakım için iki yarı, çapraz bantlar.
Kompaktlık ve dayanıklılık hedefiKabin boyutu, polikarbonat kabukKöşelerde sert ABS kulakçıklar; malzemeler öneri düzeyinde.
Profesyonel ve sade görünümSade, yatay hatlı gövdeGri-mavi kabuk ve açık gri detaylar.

Takım elbiseli bir kullanıcı dik duran bavulun ön haznesinden dizüstü bilgisayarını alıyor. — Ön hazneden laptopa erişim.

03 · Ayırt edici karar

Yan yüzde dönen teleskopik sap

Sap arka yüzde değil, gövdenin yan yüzünde; alt kısımdaki bir dönme noktasına bağlı. Sap uzatıldıktan sonra bu nokta etrafında öne döndürülüyor. Dönen gövde değil, sap: bavul dört tekerleği üzerinde dik kalıyor.

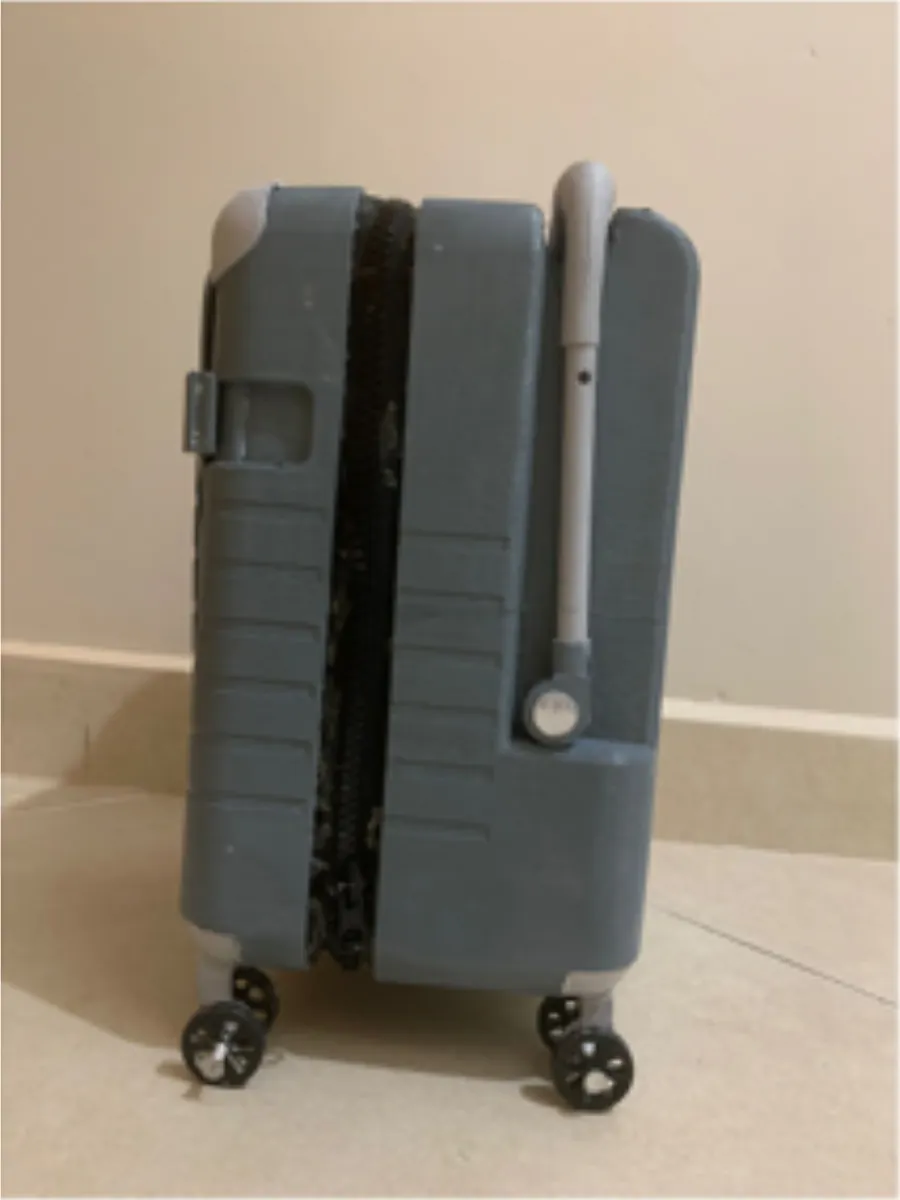

Prototip yandan: sap kısaltılmış, gövdenin yan yüzüne yaslanmış; altta yuvarlak dönme noktası. — Prototip · kapalı

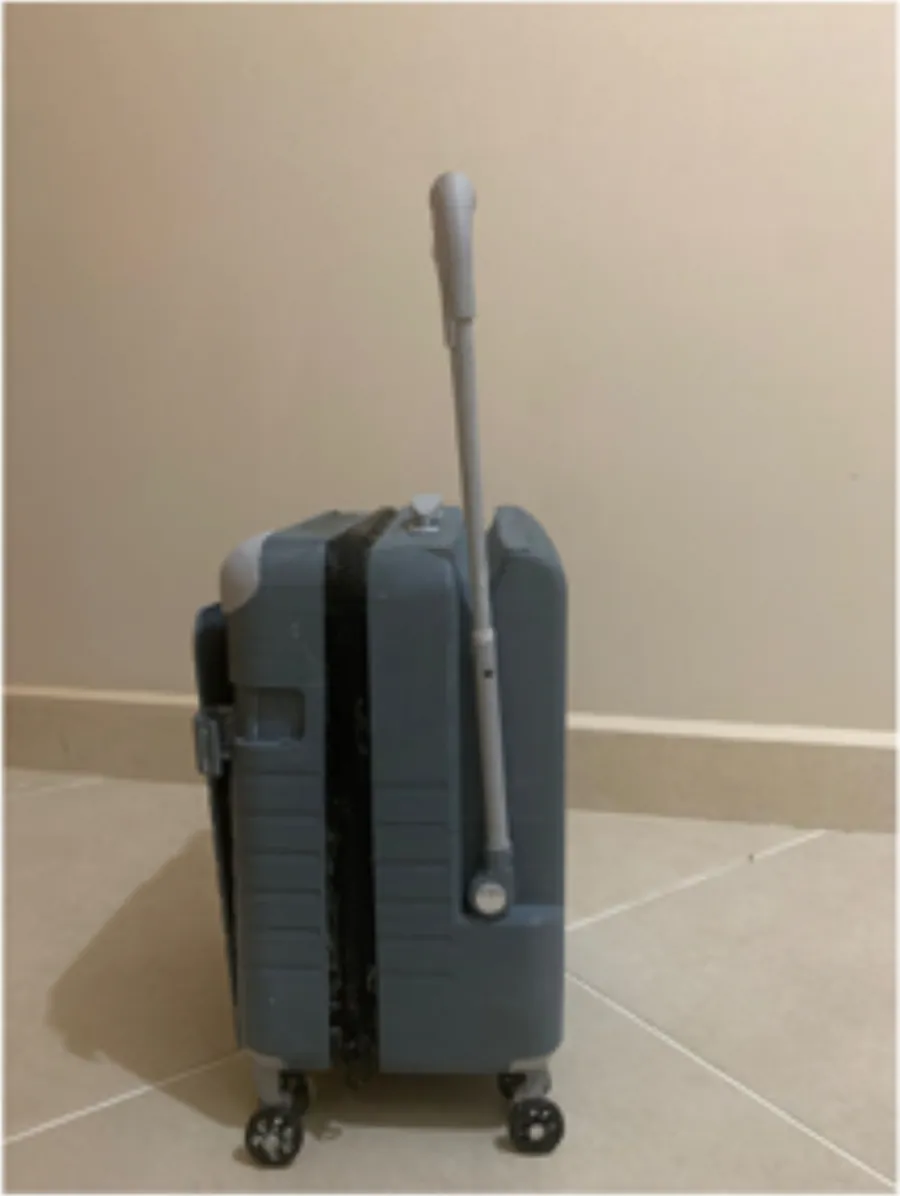

Prototip yandan: teleskopik sap dik konumda yukarı uzatılmış. — Prototip · uzatılmış

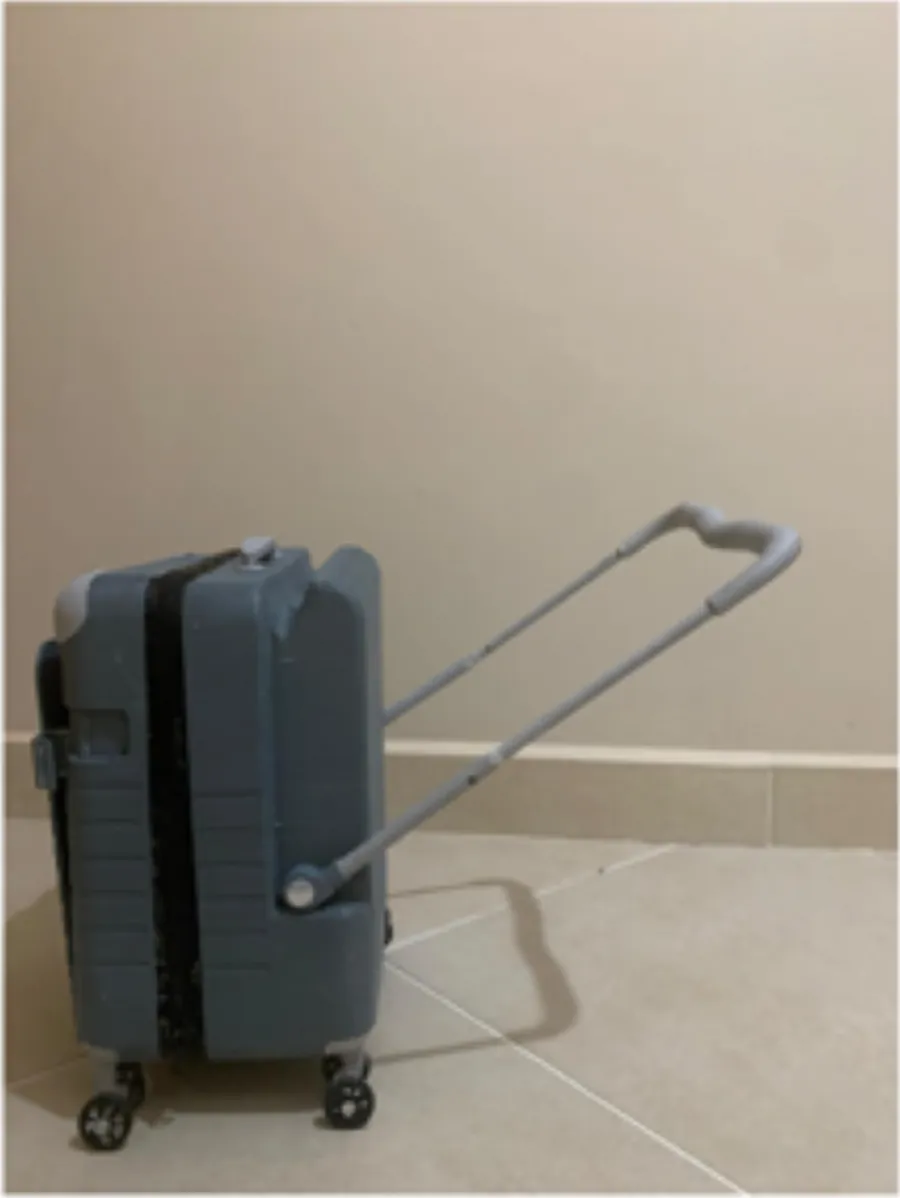

Prototip yandan: uzatılmış sap dönme noktası etrafında öne çevrilmiş; gövde dik duruyor. — Prototip · çekiş konumu

Kapalı

Sap kısaltılmış, gövdenin yan yüzüne yaslanmış; alttaki yuvarlak parça dönme noktası.

Uzatılmış

Teleskopik sap tuşla açılıp kullanıcının boyuna göre üç kademeden birine uzatılıyor.

Çekiş konumu

Uzatılan sap öne doğru eğilir; kullanıcı bavulu yanında, eğik saptan tutarak çeker.

Üç fotoğraf da fiziksel prototipten, aynı yan açıdan.

Kullanım animasyonu: bavul dik, sap öne çevrilmiş.

Üç kademeli boy ayarı

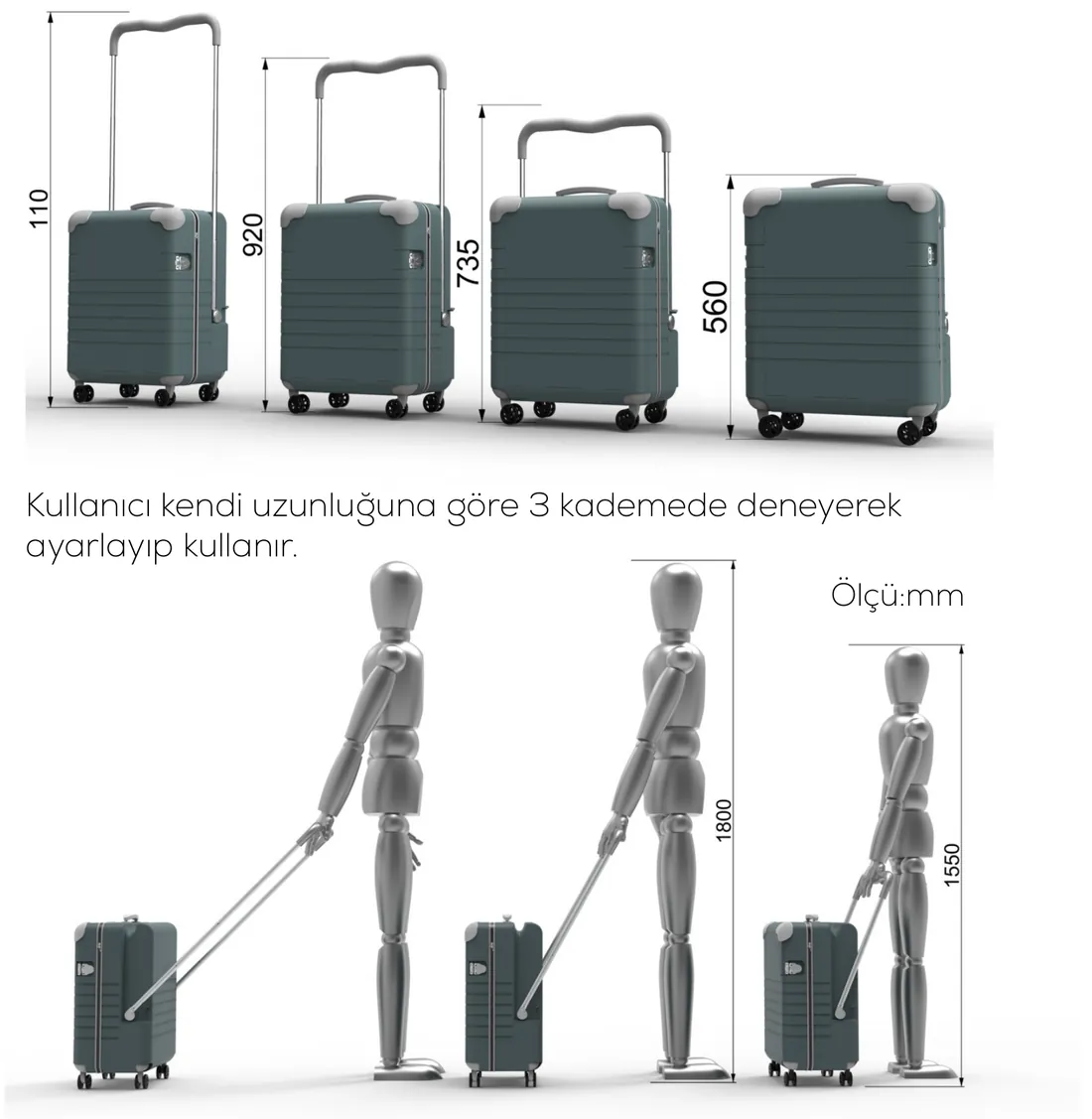

Kademeleri 1800 mm ve 1550 mm boyundaki kullanıcı figürleri üzerinden çalıştım; sap, uzunluğa göre farklı açılarda kavranıyor.

Kademe çizimini aç

Teleskopik sap nasıl açılıyor?

Sapın üzerindeki tuşa basan el. — 01 · Tutma sapının tuşuna basılır.

Teleskopik borunun pimi ve yukarı çekme yönünü gösteren ok. — 02 · Teleskopik yapının pimi boşa düşer.

Tutma sapını kavrayan el. — 03 · Sap kavranır ve yukarı çekilir.

Sapın gövdeye bağlandığı yuvarlak dönme mekanizmasının yakın render'ı. — Dönme mekanizması, yakın render.

04 · Erişim

Ön hazne: üç adımda laptopa ulaşmak

Ön kapak metal bir kilit çubuğuyla kapalı tutuluyor; laptopa ana gövdeyi açmadan üç adımda ulaşılıyor.

Metal kilidin çubuğunu çeken el; yakın render.

Kilit çubuğunun ok yönünde boşa düştüğü yakın render.

Kullanıcı açılan ön hazneye laptop yerleştiriyor.

Kilit çubuğu çekilir

Ön kapağı gövdeye sıkıştıran metal çubuk parmakla çekilir.

Çubuk boşa düşer

Çubuk ok yönünde boşa düşer ve kapak serbest kalır.

Hazne açılır

Laptop, evrak ya da küçük eşyalar yerleştirilir veya alınır; ana gövde kapalı kalır.

Render: ön kapak aşağı açılmış, içte bölmeler.

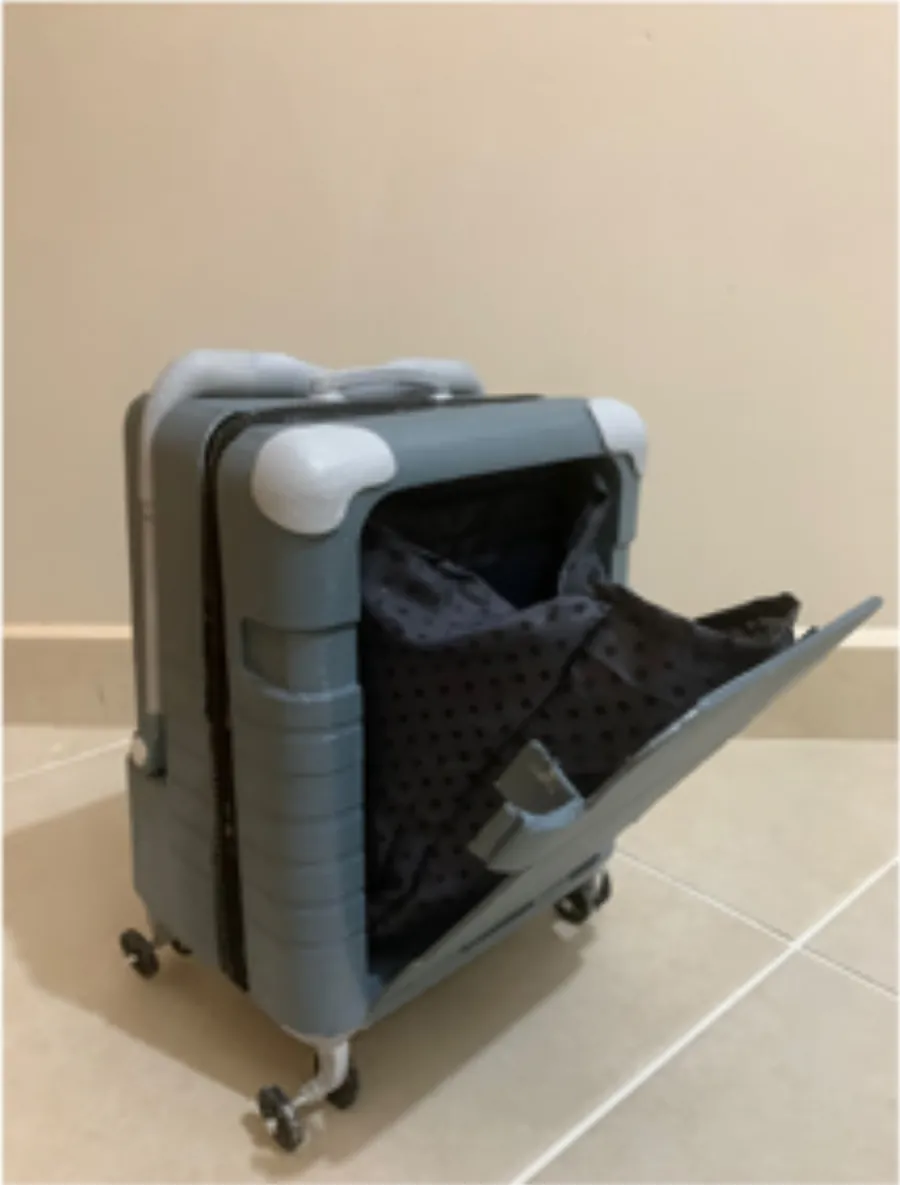

Prototip fotoğrafı: ön kapak açılmış, hazne içindeki astar görünüyor.

Renderdan prototipe: açık ön hazne

Benzer açıdan: önde açılan kapak ve haznenin iç astarı; prototip, renderdaki bölmenin fiziksel karşılığı.

Render: bavul iki yana açılmış; bir tarafta düz bölme, diğer tarafta çapraz sabitleme bantları.

Yatağın üzerinde açılmış bavul; iki bölmeye yerleştirilmiş giysiler ve kişisel bakım eşyaları.

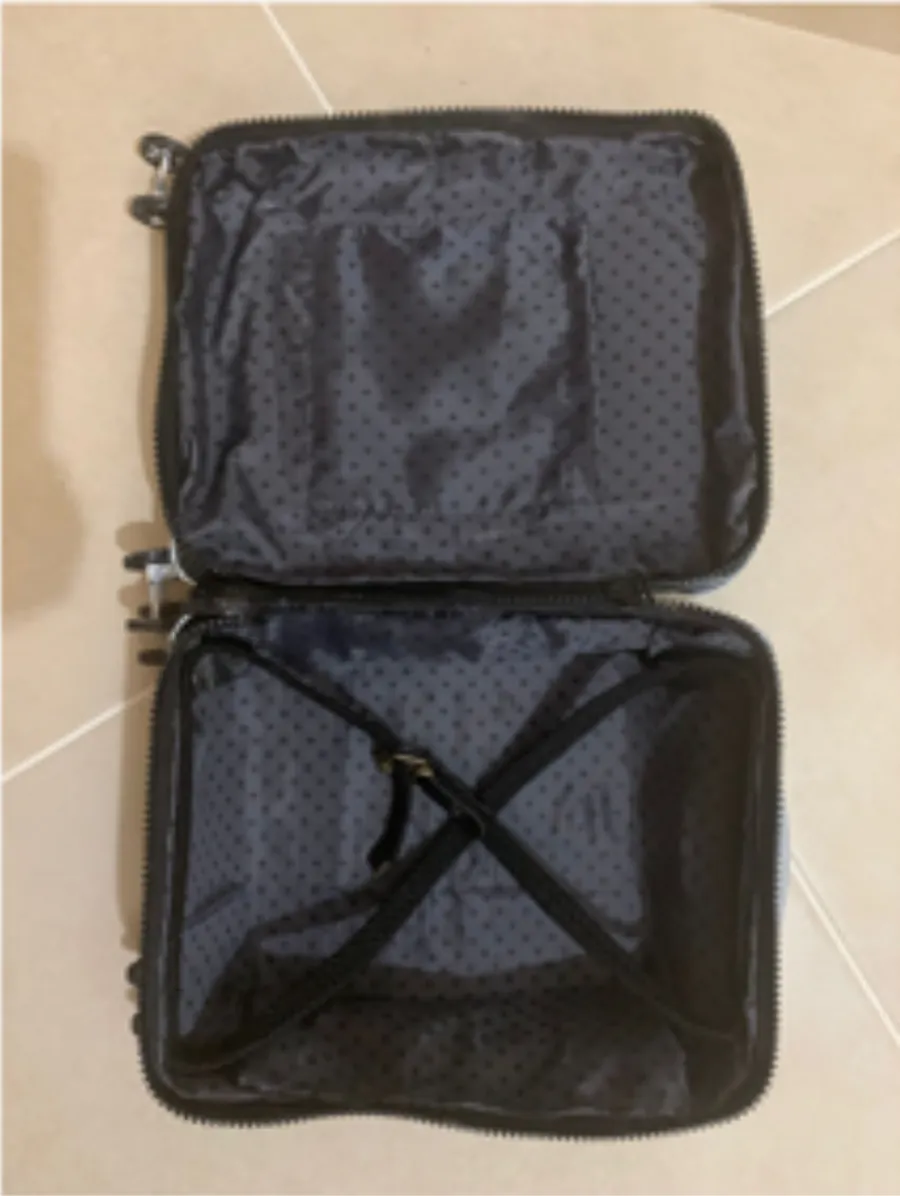

Prototip üstten: bavul açık; puantiyeli iç astar ve çapraz bantlar.

05 · İç düzen

İki bölme, çapraz bantlar

Ana gövde iki yarıya ayrılıyor: bir tarafta gömlek, ceket ve pantolon; diğer tarafta kişisel bakım eşyaları ve havlu. Çapraz bantlar giysileri yerinde tutuyor.

06 · Prototip

Bütün kararlar tek prototipte

Yan yüzde dönen sap, ön hazne ve iç astar aynı fiziksel prototipte denendi.

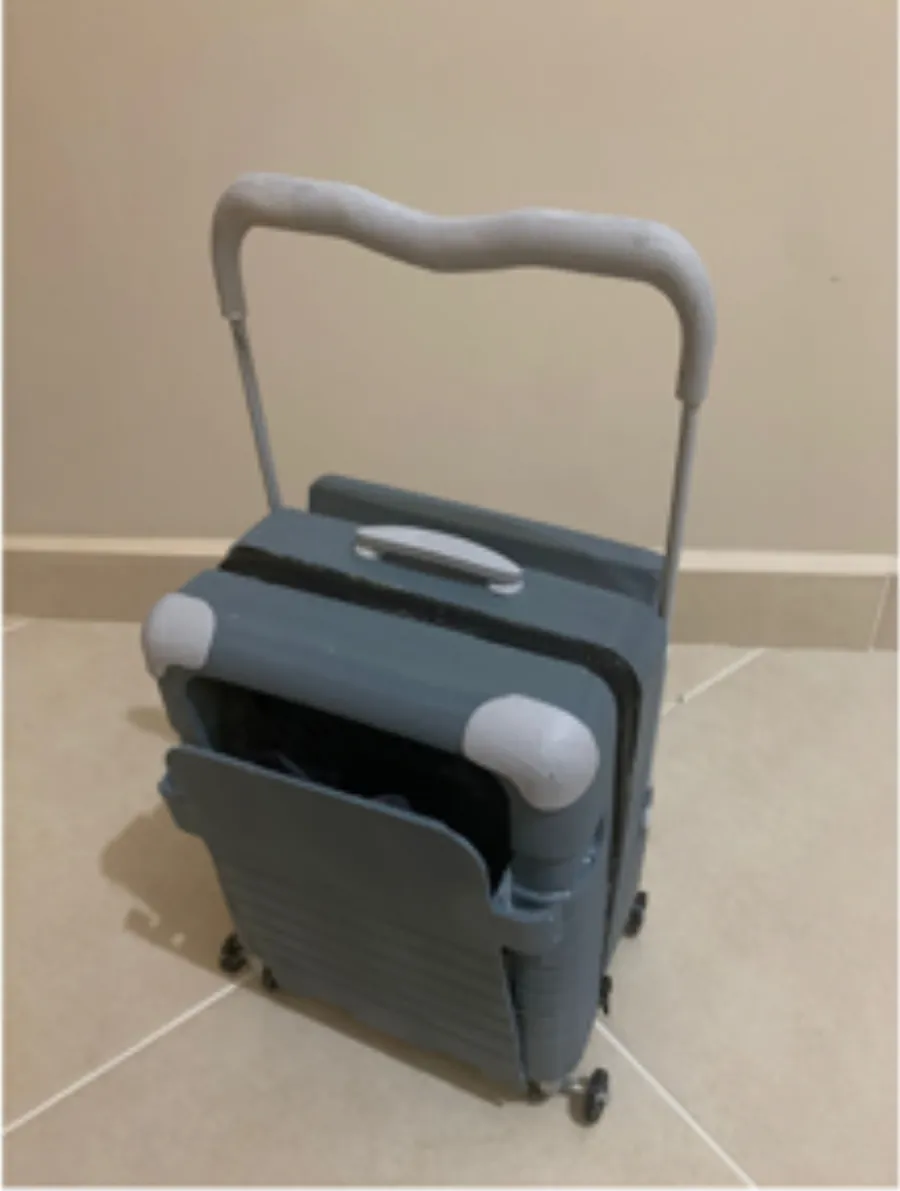

Prototipin üç çeyrek önden görünüşü; sap uzatılmış, ön hazne aralık. — Bütün görünüş

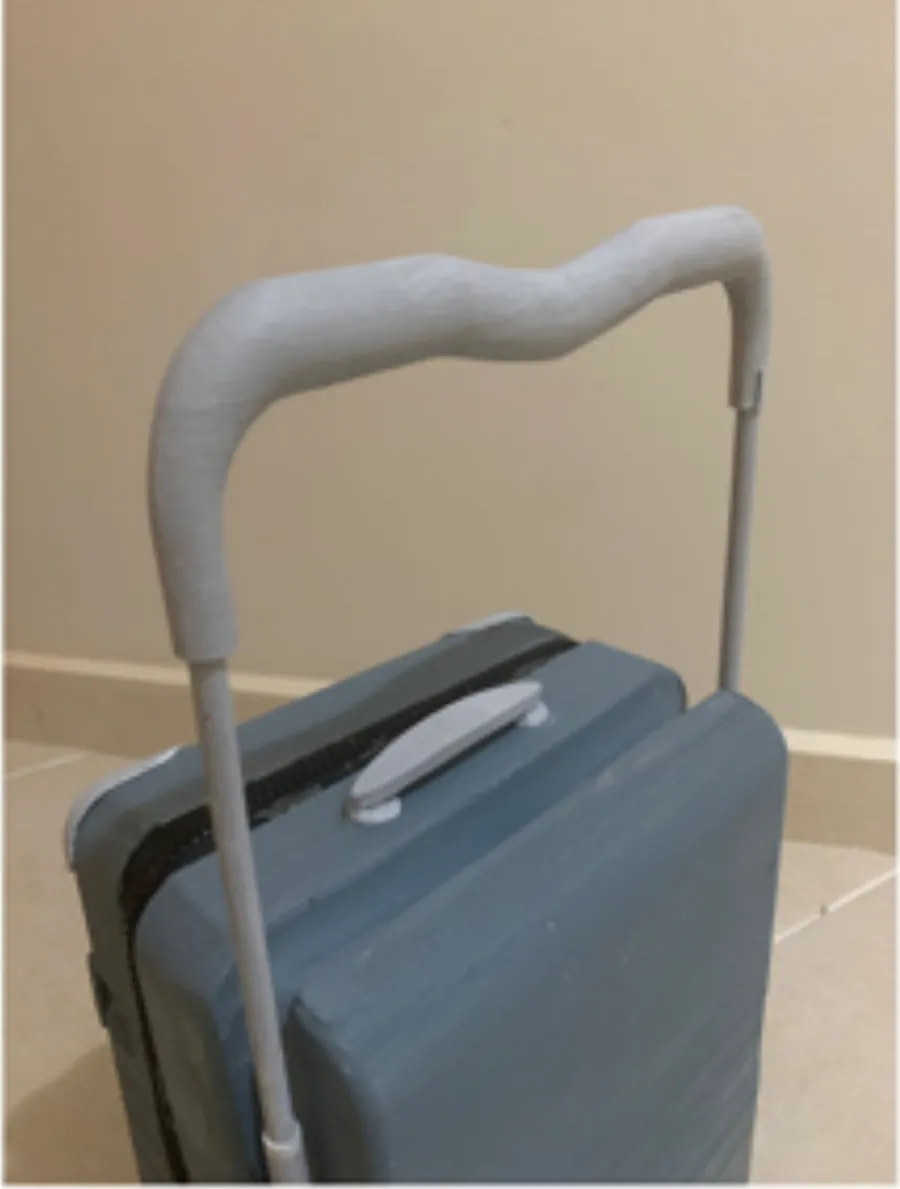

Prototipin dalgalı sap tutamağına yakın görünüş. — Dalgalı sap tutamağı

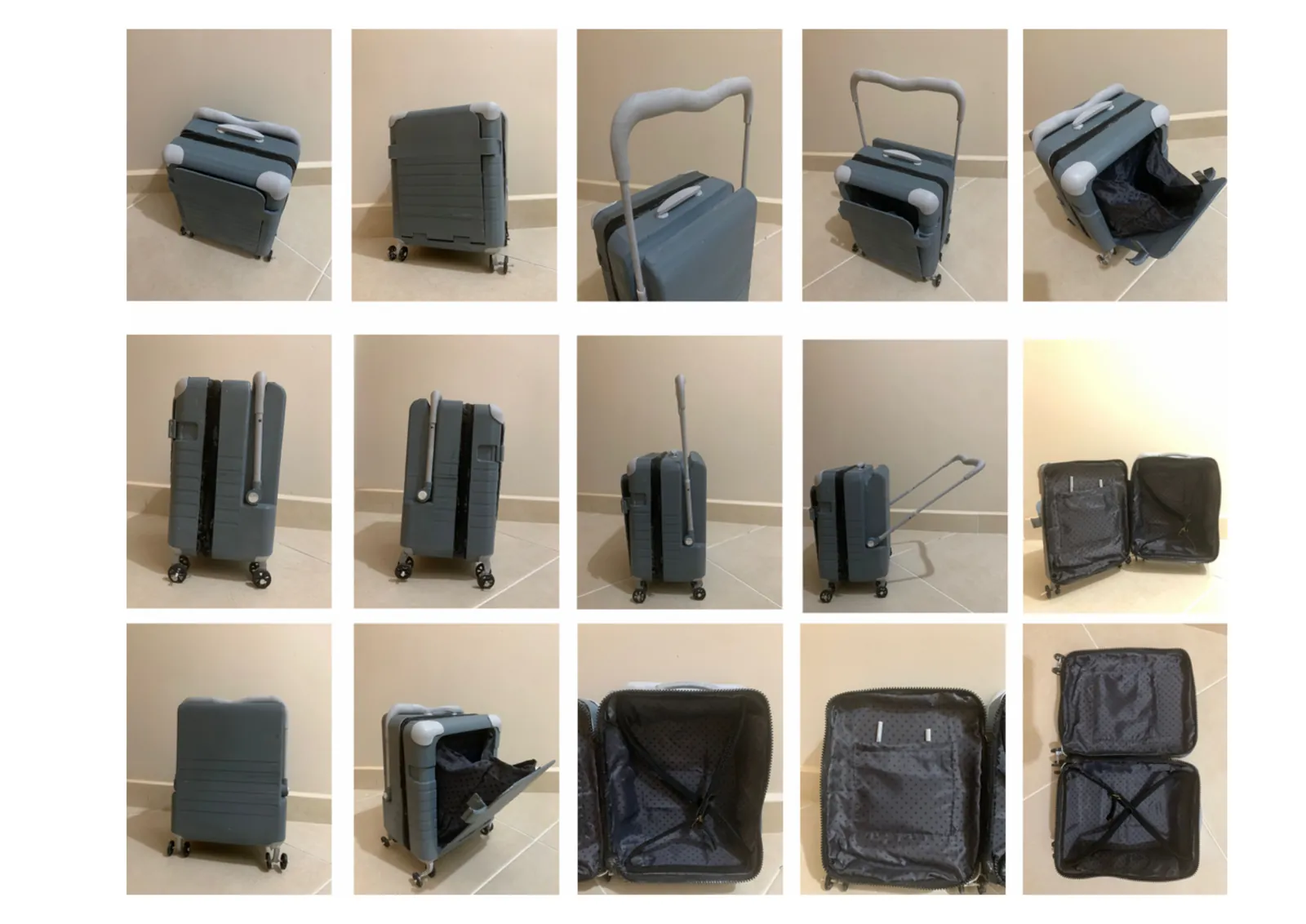

Prototip galerisi: 15 fotoğraf

07 · Malzeme ve montaj

Önerilen malzeme ve üretim kurgusu

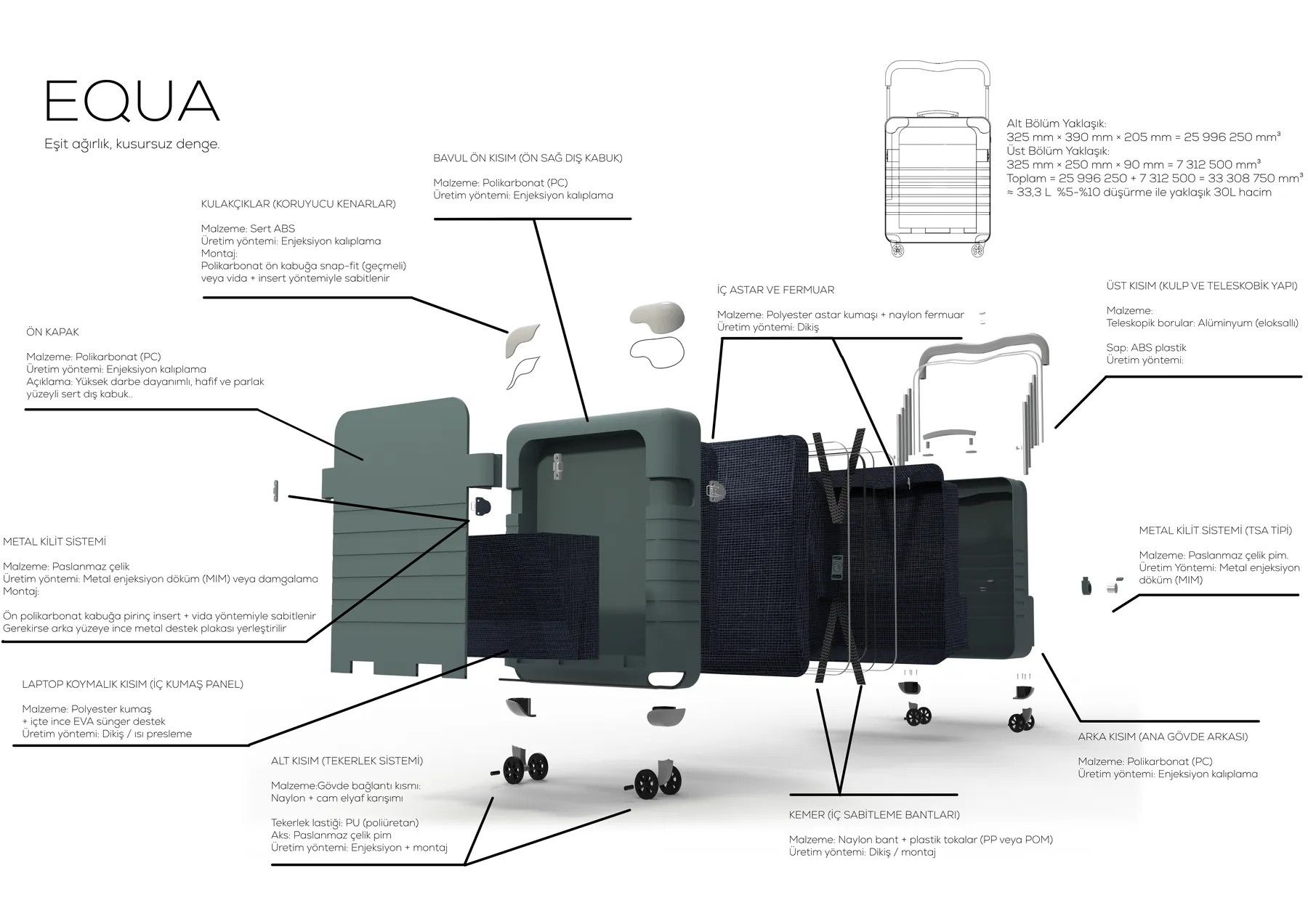

Patlatılmış görünüm: ön kapak, dış kabuk, iç astar, bantlar, teleskopik sap, kilit ve tekerlekler; her parçaya malzeme notu bağlı.

Bileşen	Malzeme	Üretim / montaj
Dış kabuk	Polikarbonat	Enjeksiyon
Köşe kulakçıkları	Sert ABS	Geçmeli ya da vida + insert
Teleskopik sap	Eloksallı alüminyum, ABS tutamak	—
Ön hazne kilidi	Paslanmaz çelik	MIM ya da damgalama
Laptop bölmesi	Polyester, içte EVA sünger	Dikiş / ısı presleme
Astar, fermuar, bantlar	Polyester, naylon, PP/POM toka	Dikiş
Tekerlekler	Cam elyaf katkılı naylon, PU, çelik aks	Enjeksiyon + montaj

Yaklaşık hacim bir tasarım hesabı: dış hacim ≈ 33,3 L, iç hacim için %5–10 düşülerek ≈ 30 L öngörüldü. Ölçülmüş kullanılabilir hacim değildir.

08 · Teknik

Mekanizmayı açıklayan çizimler

Yan görünüş dönme noktasını, A–A kesiti ön haznenin gövde içindeki payını gösteriyor. Ölçüler mm.

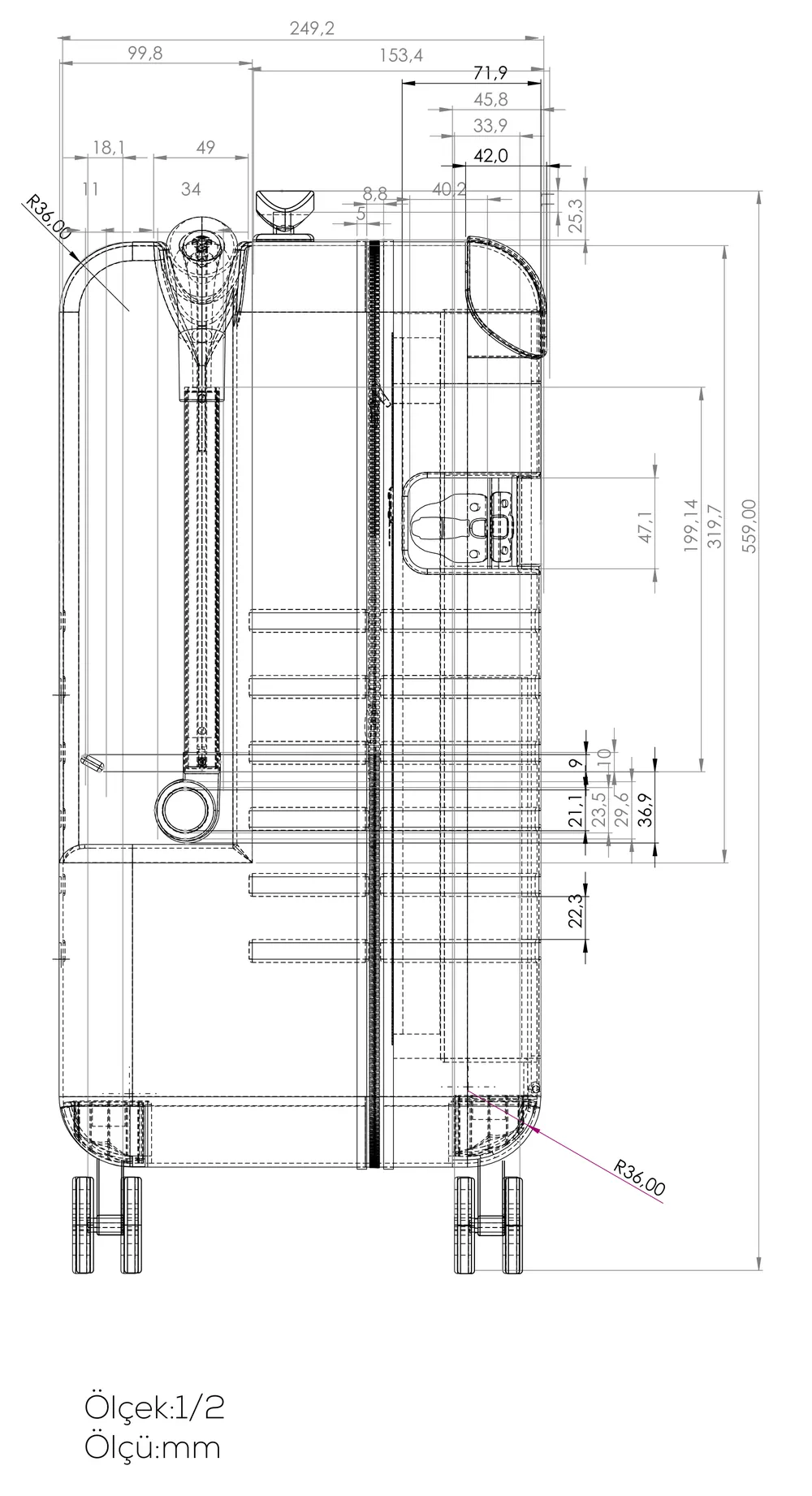

Bavulun ölçülü yan görünüşü; sap, dönme noktası ve kilit yuvası. — Yan görünüş · dönme noktası

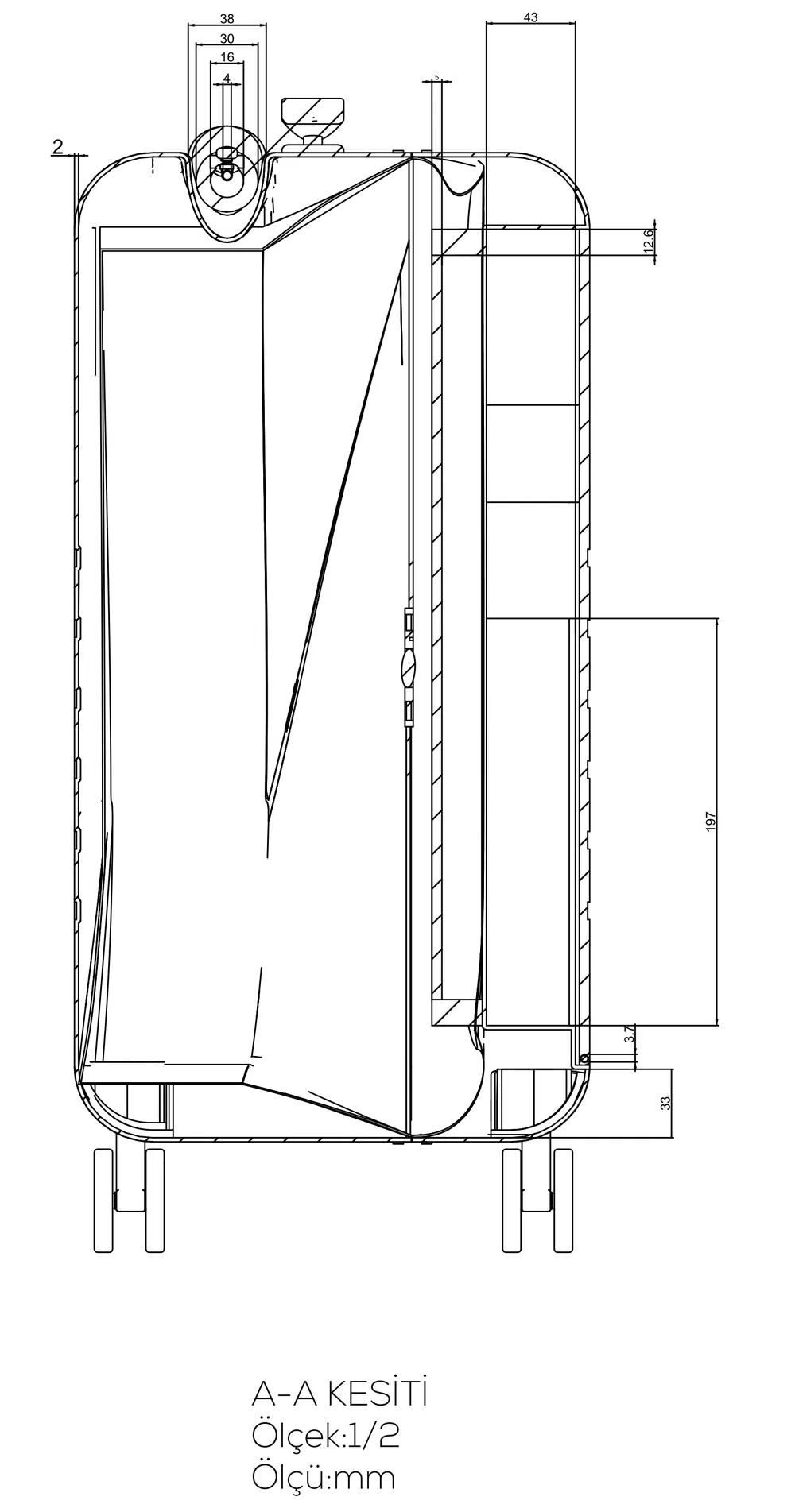

Bavulun A–A kesiti; ön hazne ve ana gövde. — A–A kesiti · ön hazne

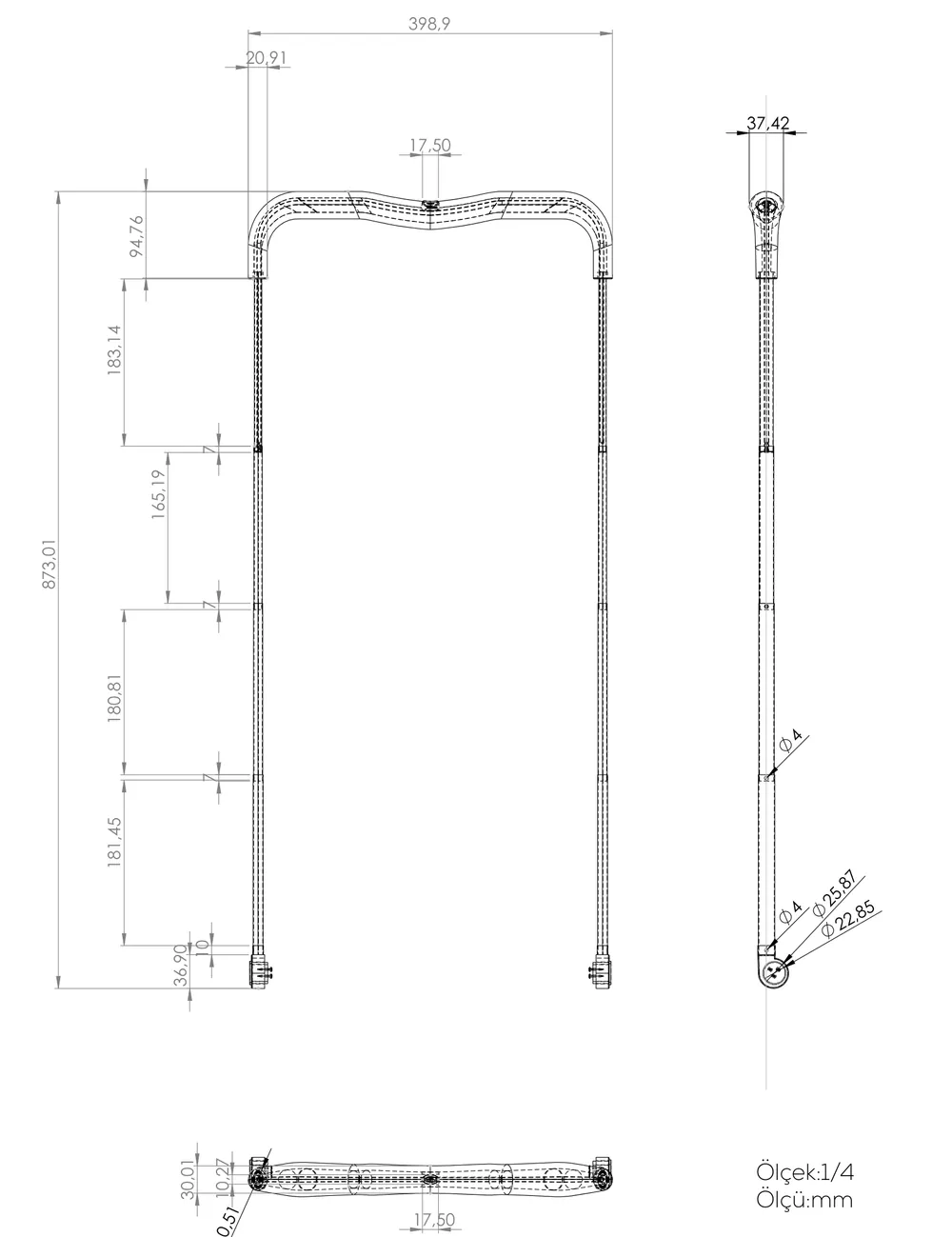

Teleskopik sapın ölçülü çizimi. — Teleskopik sap

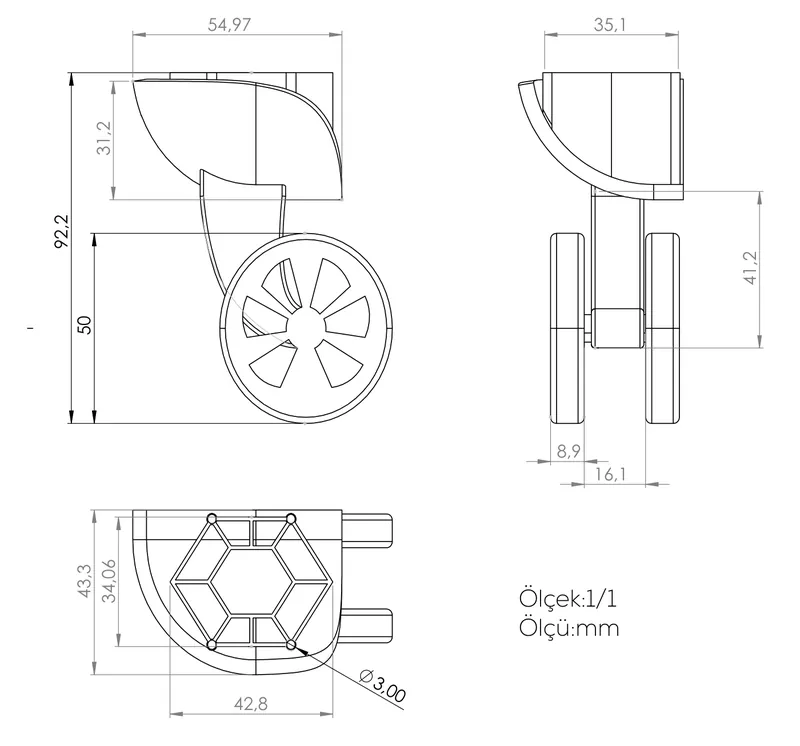

Tekerlek ve bağlantı parçasının ölçülü çizimi. — Tekerlek

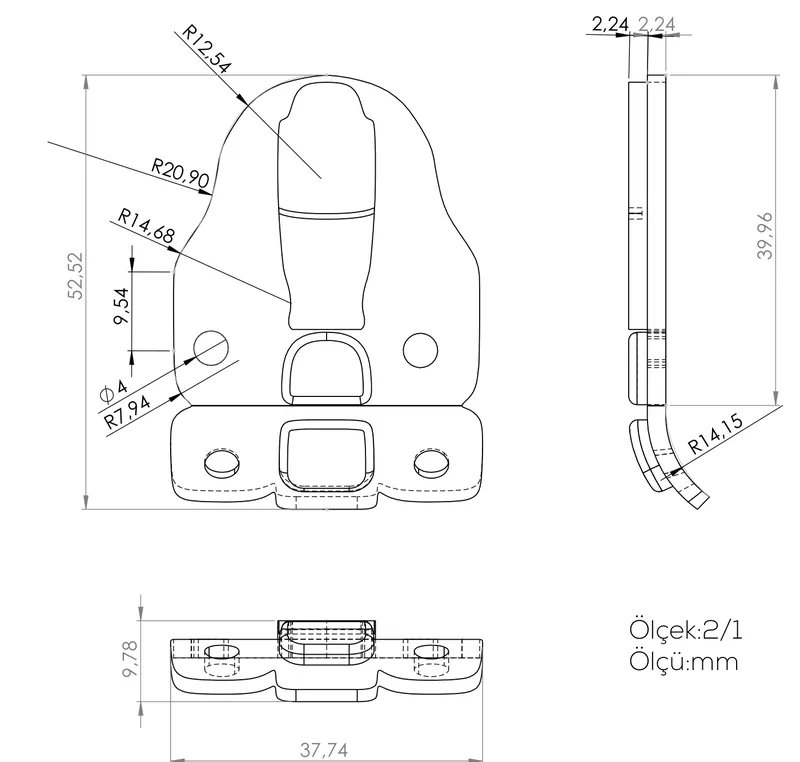

Ön hazne kilidinin ölçülü çizimi. — Ön hazne kilidi

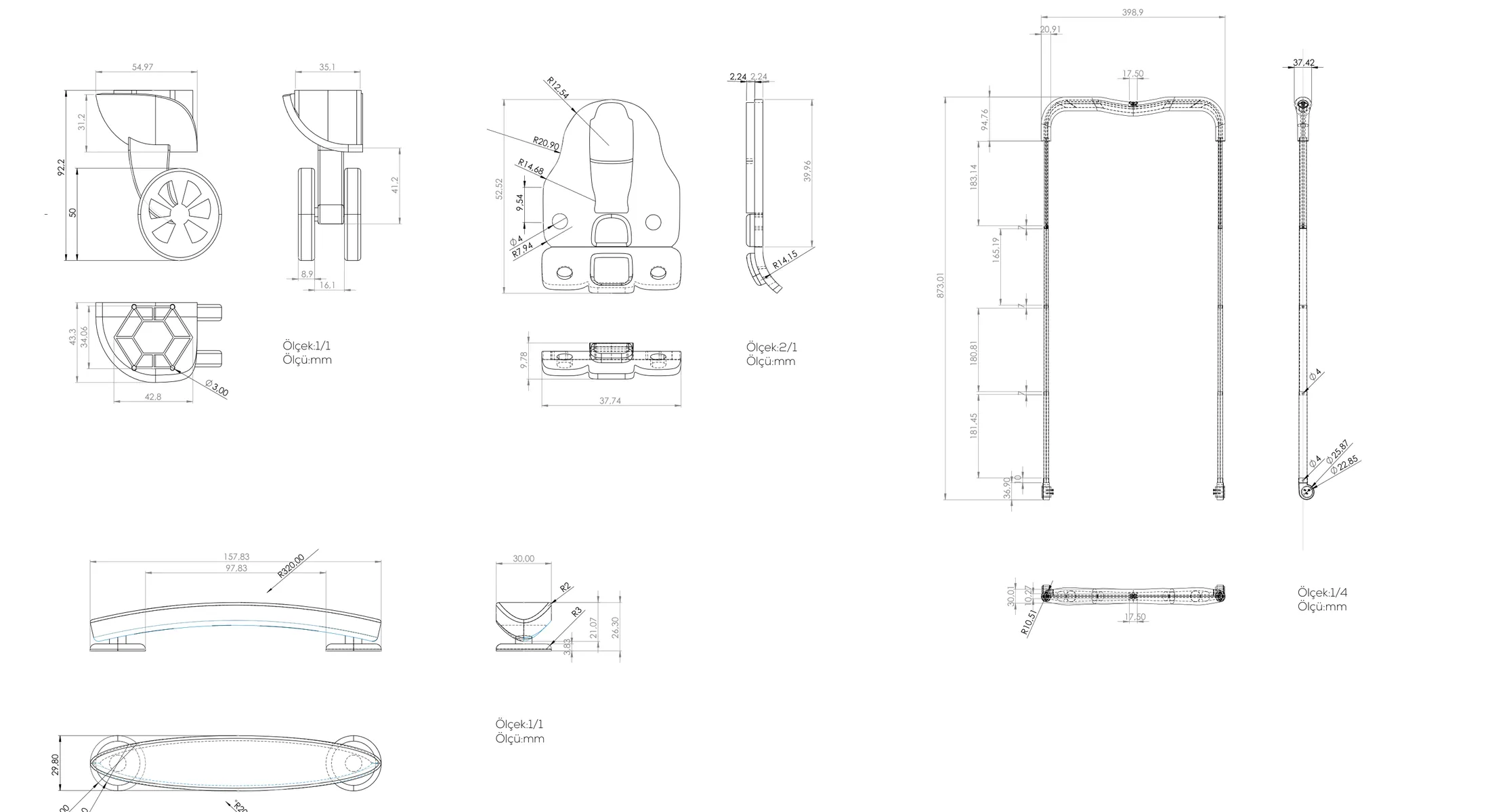

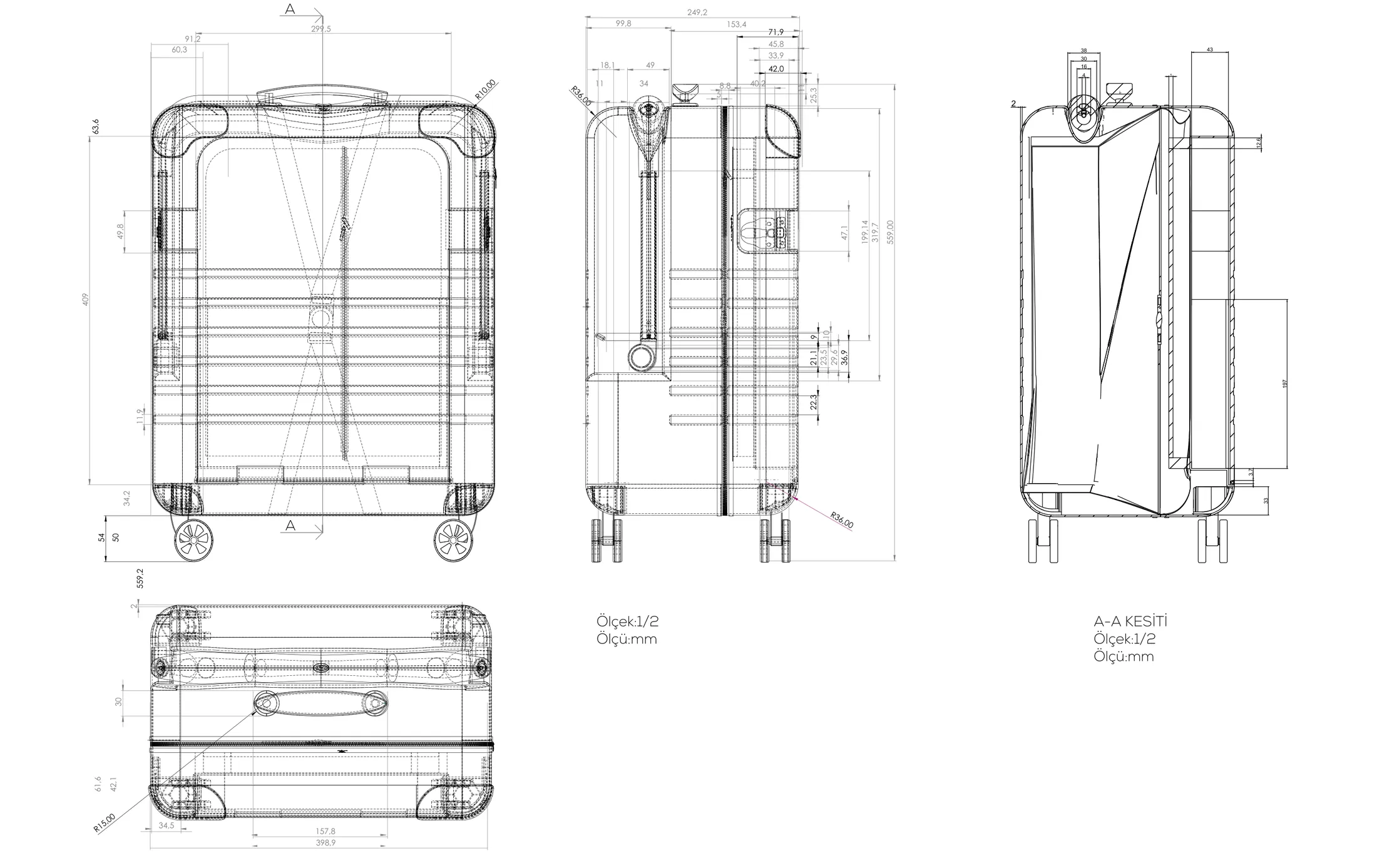

Bütün çizimler: genel görünüşler · parça çizimleri

EQUA prototipi, sap uzatılmış ve ön hazne aralık.

Sonuç

İki karar, tek kullanım akışı

Taşıma
Yan yüzde dönen sap, bavulun dört tekerleği üzerinde dik çekilmesini hedefliyor.
Erişim
Ön hazne, gövdeyi açmadan laptop ve evraka ulaşmayı sağlıyor.
Geliştirme
Kararlar render, teknik çizim ve fiziksel prototiple çalışıldı.
